規格

  • 寸法：φ15×30L
  • 材質：S45C
  • 硬度：HRC60
  • 深さ：0.5mm

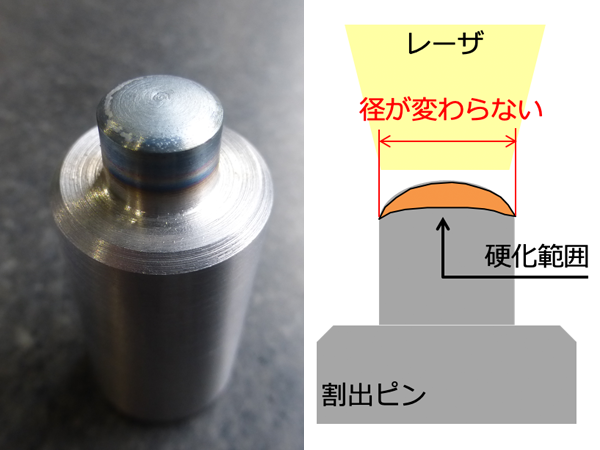

割出ピンレーザ焼入れ

背景

先端部のみを硬化させ、ピンの先端部の外径は膨らまないように処理したかった
しかし、高周波焼入れでは、外径から加熱して先端部の硬度を上げるので、外径部の径が大きくなる

メリット

レーザ焼入れでは先端の外径膨らみに関しては、3μm以内の変形量で抑える事ができた
また、レーザ焼入れではコイル不要の為、持ち込んで頂いてから10分で納品が可能であった
